Microscopie électronique en transmission (MET/TEM)


La microscopie électronique en transmission, grâce à une observation locale avec un pouvoir de résolution élevé, permet une caractérisation de la structure interne du matériau.

Contact

Laetitia Rapenne
Eirini Sarigiannidou

Savoir-faire du LMGP

  • Détermination de composition chimique
  • Détermination de structure atomique à partir de nanodiffraction électronique en mode précession. (Labex MINOS)
  • Préparation des échantillons de matériaux massifs et divisés

Type d'échantillons étudiés

  • Poudre ou cristal
  • Films minces
  • Nanoparticules et nanofils

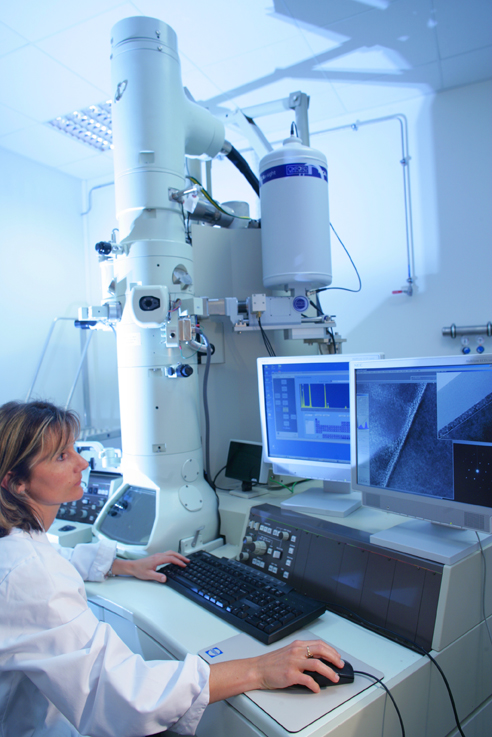

Equipement au laboratoire : Microscope MET JEOL 2010

 Spécificités
  • Canon LaB6
  • Tension d’accélération: 200kV
  • Résolution 0,194 nm
  • Porte-objets simple tilt, double tilt, double tilt analytique Be (pour l’analyse EDS), double tilt cryo

Modes de fonctionnement
  • Microscopie conventionnelle, haute résolution et micro-diffraction
  • CBD : faisceau convergent pour l’analyse structurale
  • NBD : nano-diffraction (diffraction à l’échelle nanométrique)
  • Diffraction en mode précession
  • EDX : microanalyse par dispersion d’énergie des photons émis par l’échantillon sous l’effet de l’impact des électrons incidents

Accessoires
  • Camera CCD GATAN Ultrascan 1000 XP (modèle 994) 2048*2048 pixels
  • Analyseur EDS SDD INCAEnergy TEM 100 X-Max 65mm2
  • Module de précession Nanomégas Digistar

Préparation de lames minces

  • Découpe (scie à fil, scie à disque)
  • Préparations mécaniques (polisseuses à vitesse lente ou normale, tripodes, microscopes inversé…)
  • Polissage ionique (PIPS I et PIPS II GATAN basse tension)

Accès à cet équipement

Le matériel de diffraction du laboratoire fait partie du CMTC, plateforme de caractérisation des matériaux de Grenoble INP. Il est à la disposition du secteur Public et Privé sous forme de prestations de service.

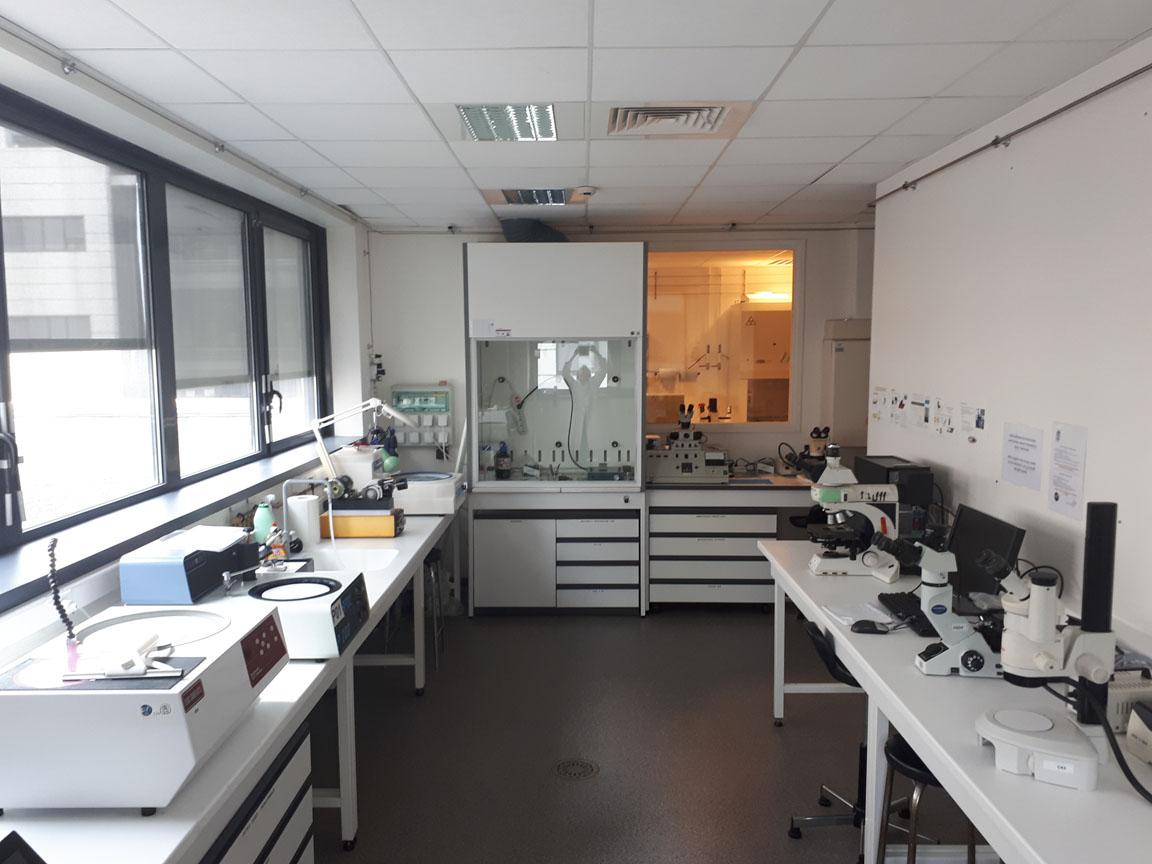

Salle Prepa TEM
